Ford C-Max I (2003-2010) : revues techniques

Ford C-Max - essence 1.6i 16V / Diesel 1.6 et 2.0 TDCi (09/2003 - 09/2010) | Revue Technique Automobile RTA 687.2

Revue Technique Automobile (RTA 687) pour les voitures Ford Focus C-Max Diesel, 1.6 et 2.0 TDCi.

Versions : Ambiente, Trend, Ghia et Sport.

Moteurs à essence : 1.6i 16V (100 ch)

Moteurs diesel :
- Duratorq 1.6 TDCi (1560 cm³, DV6TED4)
- Duratorq 2.0 TDCi (1998 cm³, DW10BTED4).

Années : 09/2003-09/2010.

Cette RTA pour les voitures Ford Focus I C-Max Diesel décrit en détail l'entretien courant et la réparation des moteurs à essence et diesel (y compris la distribution, la culasse, la lubrification, la pompe à eau, la pompe d'injection et les injecteurs).
Couvre aussi les travaux sur l'embrayage, la boîte de vitesses, les arbres de transmission, la direction, la suspension, les moyeux, les freins, l'équipement électrique et la carrosserie.

• Complet avec les valeurs de réglage et des schémas électriques.
• Un carnet de bord intégré fournit des informations sur le fonctionnement et l'entretien quotidien.
• Chapitre supplémentaire avec des conseils et un check-list de préparation au Contrôle Technique.

▶  Plus d'infos sur la Revue Technique Automobile

Ford C-Max - 1.6 et 2.0 TDCi (depuis 09/2003) | L'Expert Automobile

Revue L'Expert Automobile (TAP 443) pour les voitures Ford C-Max Diesel.

Versions : Ambiance, Trend, Ghia et Sport.

Moteurs diesel : 1.6 et 2.0 TDCi.

Années : depuis 09/2003.

Cette Revue Technique pour les voitures Ford C-Max Diesel décrit l'entretien et la réparation des moteurs diesel (dépose et pose, distribution, arbre à cames, refroidissement, graissage, système de carburant, culasse et bloc moteur).
Ce manuel couvre aussi les travaux sur l'embrayage, la transmission, les trains avant et arrière, la direction (y compris la géométrie des trains), le système de freinage et l'équipement électrique.

• Attention particulière pour la carrosserie (chauffage, éléments amovibles et soudés, sellerie, contrôle de la caisse au marbre).
• Complet avec des données techniques, valeurs de réglage, couples de serrage et schémas électriques.

▶  Plus d'infos sur la série L'Expert Automobile

Ford C-Max - Petrol & Diesel (2003-2010) | Haynes Service and Repair Manual

Manuel d'atelier Haynes pour les voitures Ford C-Max, essence et diesel.

Moteurs à essence :
- 1.6 litres (1596 cm³, types HWDA, HWDB, SHDA et SHDB)
- 1.6 litres Ti-VCT (1596 cm³, types HXDA, HXDB, SHDA SHDB et SIDA)
- 1.8 litres (1798 cm³, types QQDB et Q7DA)
- 2.0 litres (1998 cm³, type AODA) .

Moteurs diesel :
- 1.6 (1560 cm³, types G8DA et G8DB)
- 1.8 (1753 cm³, type KKDA)
- 2.0 (1998 cm³, types G6DA et G6DB).

Années : 2003-2010.

Cette revue technique pour les monospaces Ford C-Max décrit l'entretien et la réparation des moteurs à essence et diesel (courroies, distribution, soupapes, arbre à cames, culasse, pompe à huile, joints et vilebrequin), ainsi que le système de refroidissement (pompe à eau, thermostat, ventilateur et radiateur), le chauffage, le système de carburant, l'échappement, le démarreur et l'alternateur.
Elle couvre aussi les travaux sur l'embrayage, la boîte de vitesses, les arbres de transmission, le système de freinage, la suspension, la direction, la carrosserie, l'intérieur et le système électrique.

• Des instructions étape par étape, richement illustrées.
• Basé sur un démontage et un remontage complet.
• Complété par un schéma d'entretien, des données techniques, les couples de serrage et des tableaux pour le diagnostic des problèmes.
• Des schémas de câblage électrique clairs et détaillés.

▶  Plus d'infos sur les manuels Haynes

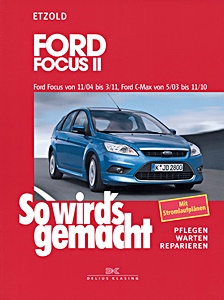

Ford Focus II (11/2004-3/2011), C-Max (5/2003-11/2010) - Benziner und Diesel | So wird's gemacht

Manuel d'atelier de la série allemande So wird's gemacht (no. 141) pour les voitures Ford :
- Focus II (11/2004-03/2011)
- C-Max (05/2003-11/2010)

Moteurs à essence :
- 1.4 L (59 kW/80 ch, 11/04-03/11)
- 1.6 L (74 kW/100 ch, 11/04-03/11)
- 1.6 L (85 kW/115 ch, 11/04-09/06)
- 1.8 L (88 kW/120 ch, 05/03-12/06, uniquement C-Max)
- 1.8 L (92 kW/125 ch, 10/06-03/11)
- 2.0 L (107 kW/145 ch, 11/04-03/11)
- 2.5 L (166 kW/225 ch, 12/05-03/11)

Moteurs diesel :
- 1.6 L (66 kW/90 ch, 04/05-03/11)
- 1.6 L (80 kW/109 ch, 11/04-03/11)
- 2.0 L (81 kW/110 ch, 01/08-03/11)
- 2.0 L (100 kW/136 ch, 11/04-03/11).

Ce manuel pour les voitures Ford Focus II et C-Max couvre tout d'abord l'inspection et l'entretien quotidien des moteurs à essence et diesel ainsi que la transmission, les freins, la direction et la carrosserie (y compris le système électrique, les essuie-glaces, l'éclairage et le chauffage ou climatisation).

Par la suite, ce livre décrit e.a. en détail les interventions suivantes :
- Suspension (remplacement des arbres de transmission, les ressorts et les amortisseurs), le système de direction (rotules), les freins (disques, garnitures de frein et le frein à main)
- Système électrique (batterie, régulateur de tension et démarreur).
- Démontage et assemblage de la culasse moteur et de l'arbre à cames, y compris le remplacement de la courroie trapézoïdale ainsi que la courroie de distribution (ou de la chaîne).
- Le système de lubrification avec la pompe à huile.
- Le système de refroidissement (remplacement du radiateur, du thermostat et du ventilateur de refroidissement).
- Le système de carburant (filtre à air, pompe à carburant et filtre à carburant) et l'échappement (remplacement des silencieux).
- Intérieur : démontage et installation du tableau de bord, panneau d'instruments, consoles, sellerie intérieure et sièges.
- Carrosserie : démontage et montage des pare-chocs, garde-boues, capot, hayon, portes, les lève-glaces, les serrures et les rétroviseurs.

• Des données techniques détaillées, y compris les couples de serrage.
• Des schémas électriques clairs des circuits principaux.

▶  Plus d'infos sur la série So wird's gemacht

Ford Focus, Focus Turnier / Focus C-Max - Benzin- und Dieselmotoren (ab 2003) | Jetzt helfe ich mir selbst

Guide du propriétaire de la série "Jetzt helfe ich mir selbst" (no. 246, réimpression) pour les voitures Ford Focus 3 portes, 4 portes, 5 portes, Turnier et C-Max, essence et diesel.

Moteurs à essence :
- 1.4 litres Duratec (59 kW/80 ch)
- 1.6 litres Duratec (74 kW/100 ch)
- 1.6 litres Ti-VCT Duratec (85 kW/115 ch)
- 1.8 litres Duratec (92 kW/125 ch)
- 2.0 litres Duratec (107 kW/145 ch).

Moteurs diesel :
- 1.6 litres TDCi Duratorq (66 kW/90 ch et 80 kW/109 ch)
- 2.0 litres TDCi Duratorq (100 kW/136 ch).

Années : depuis 2003.

• Ce livre décrit la technique des voitures Ford Focus et C-Max.
• Instructions détaillées pour le remplacement des composants comme : amortisseurs, plaquettes de frein, disques et liquide de freins / rétroviseurs, bouchon de carburant, grille, capot, hayon, garnitures et sièges / alternateur et démarreur, régulateur de tension, projecteurs, feux arrières / filtre à air, courroie de l'alternateur, thermostat, liquide de refroidissement, filtre à huile et les bougies.
• Complet avec les valeurs de réglage et le programme d'entretien.

▶  Plus d'infos sur la série Jetzt helfe ich mir selbst

Ford Focus II (2004-2011), C-Max (2003-2010) - benzyna i diesel

Bogato ilustrowany, fachowy poradnik o samochodach Ford:
- Focus drugiej generacji w odmianach nadwozia hatchback, sedan i kombi (produkowanych od 11/2004 do 03/2011)
- Focus C-Max minivan (produkowanych od 05/2003 do 11/2010).

Silniki benzynowe:
- 1.4 16V Duratec (59 kW/80 KM)
- 1.6 16V Duratec (74 kW/100 KM)
- 1.6 16V Ti-VCT Duratec (85 kW/115 KM)
- 1.8 16V Duratec (88 kW/120 KM lub 92 kW/125 KM)
- 2.0 16V Duratec (107 kW/145 KM)

Silniki wysokoprężnymi turbodoładowanymi o bezpośrednim wtrysku paliwa:
- 1.6 TDCi Duratorq (66 kW/90 KM) lub (80 kW/109 KM)
- 1.8 TDCi Duratorq (85 kW/115 KM)
- 2.0 TDCi Duratorq (81 kW/110 KM lub 100 kW/136 KM)

Wyposażonych w mechaniczne 5-lub 6-biegowe oraz automatyczne skrzynki przekładniowe.

• Liczne wskazówki, dane uzupełniające i dane pomocnicze, dotyczące eksploatacji i napraw samochodu.
• Podano także plan obsługi technicznej zalecany przez producenta pojazdu oraz typowe niesprawności i sposoby ich usuwania.
• Bogaty materiał ilustracyjny ułatwia zrozumienie treści i wykonanie poszczególnych czynności.
• Polskie wydanie książki "So wird's gemacht".
